Visão Geral
O que é Inspeção Termográfica?
A inspeção termográfica utiliza câmeras de infravermelho montadas em drones para capturar o perfil térmico de cada módulo fotovoltaico. Diferenças de temperatura entre células indicam possíveis defeitos como pontos quentes, falhas de diodo ou degradação celular. Esta técnica não invasiva permite a inspeção rápida de grandes usinas com mínima interrupção da operação, sendo considerada o padrão ouro para O&M fotovoltaico.
Histórico de Relatórios
Veja como cada usina evolui ao longo do tempo

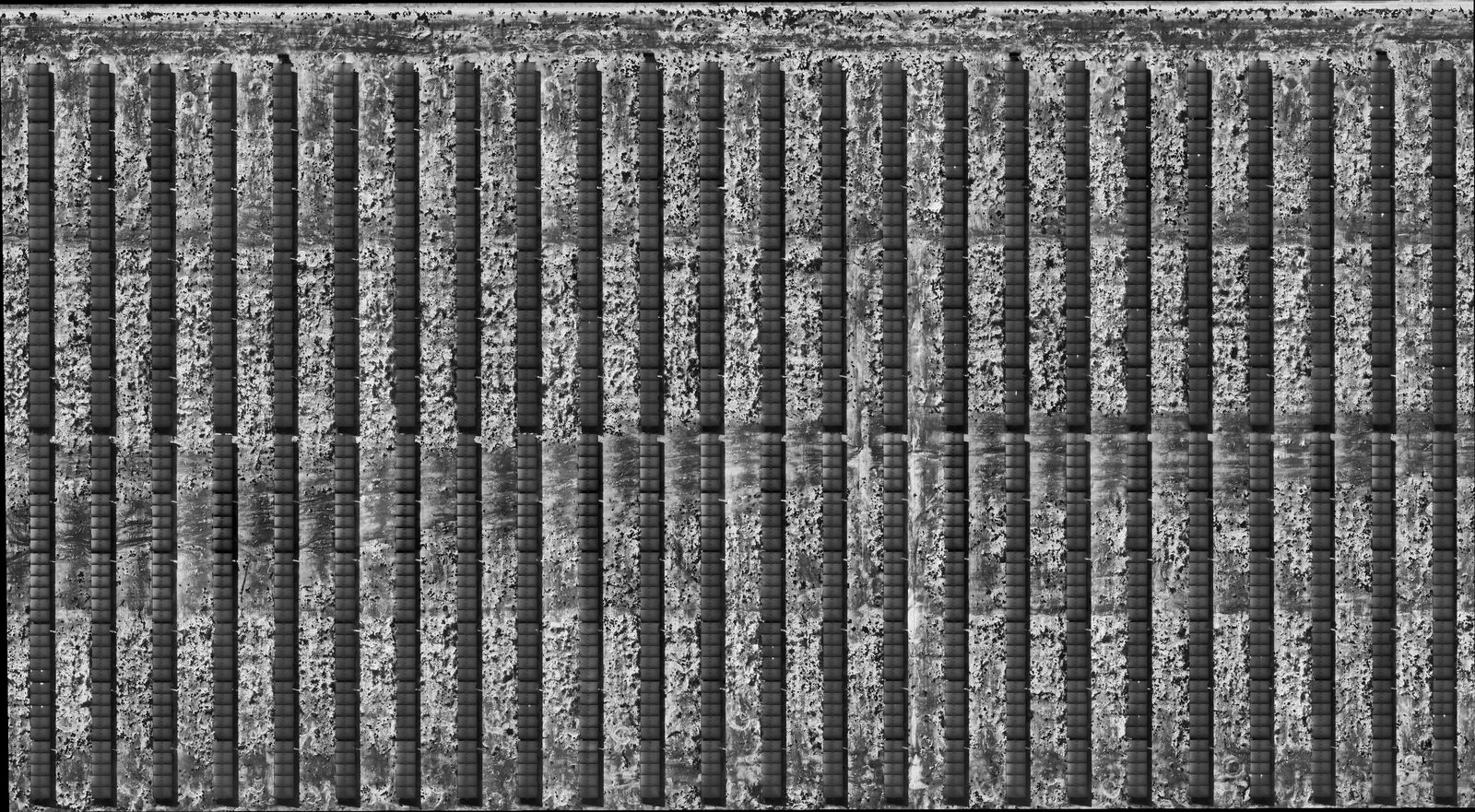

Cada inspeção da mesma área é guardada como uma revisão. Refaça o voo meses depois e a plataforma alinha o novo ortomosaico ao anterior — assim você desliza entre inspeções e acompanha defeitos surgirem, se espalharem ou serem reparados.
Abr 2026

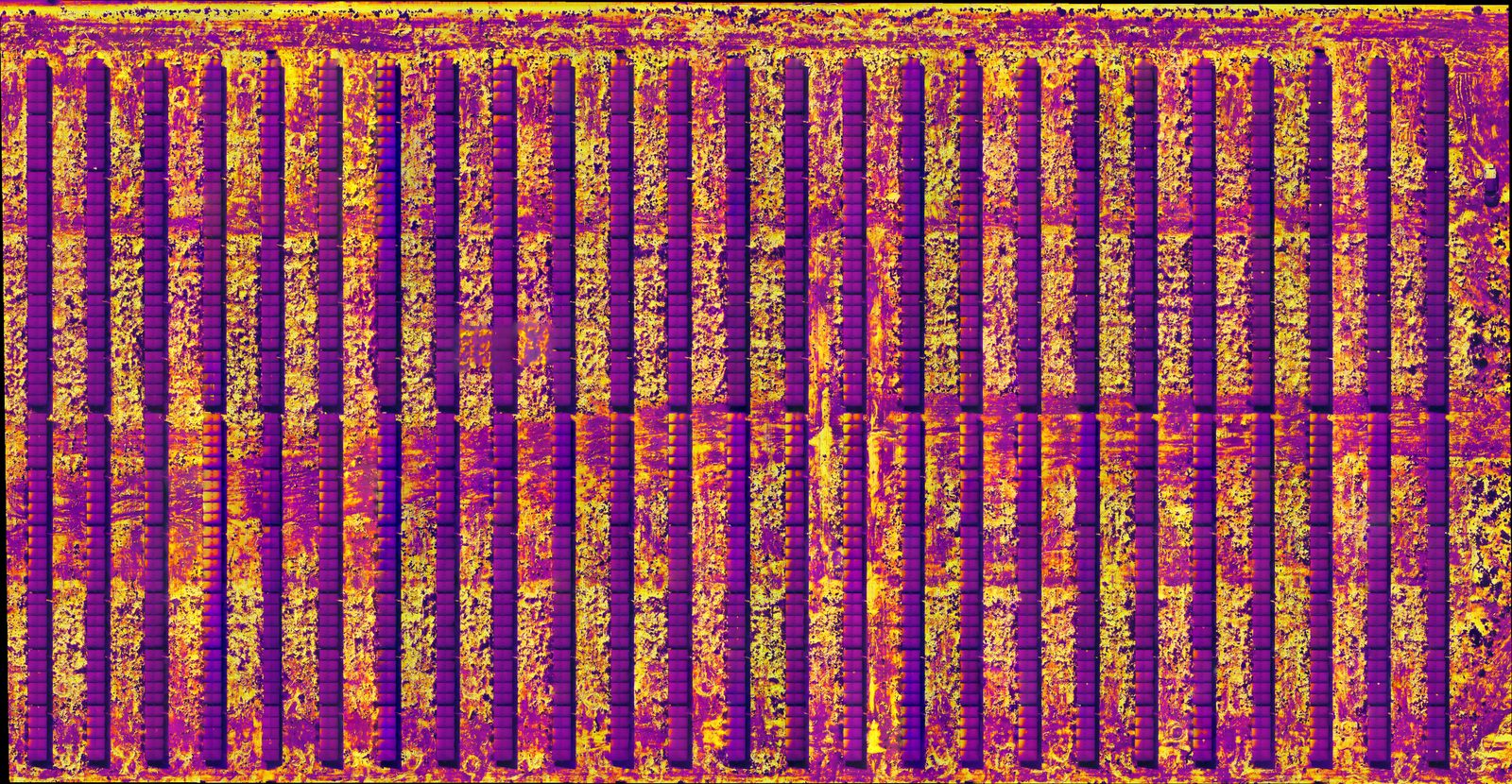

Arraste para comparar a mesma usina entre duas inspeções com um mês de diferença — a IA realinha cada novo voo para evidenciar as mudanças.
Linha do tempo de revisões
Inspeção inicial
48
defects
1,2%
defect rate
Acompanhamento (6 meses)
63
defects
1,6%
defect rate
Auditoria pós-reparo
21
defects
0,5%
defect rate
Dados de exemplo para ilustração.
O que mudou desde a última inspeção
Comparado com a revisão anterior da mesma área.
-42
Defeitos totais
-18
Pontos quentes
-9
Diodos com falha
-15
Painéis offline
Anomalias Detectáveis
Defeitos Identificados por Termografia
Pontos Quentes
Áreas localizadas com temperatura significativamente acima da média do módulo, frequentemente causadas por falhas de soldagem, impurezas ou micro-trincas.
Falhas de Substring
Padrões térmicos que indicam uma ou mais strings de células operando abaixo do normal, reduzindo a potência total do módulo.
Problemas de Diodo Bypass
Aquecimento localizado na caixa de junção indicando diodos bypass em curto-circuito ou aberto, comprometendo a proteção do módulo.
Defeitos de Conexão
Elevação de temperatura em conectores, cabos ou terminais indicando resistência elétrica aumentada e perda de energia.
Efeitos de PID
Padrões característicos de degradação induzida por potencial visíveis como gradientes térmicos anormais nas bordas dos módulos.
Equipamentos
Requisitos de Equipamento
- Câmeras térmicas radiométricas (FLIR, DJI Zenmuse H20T, H30T)
- Plataformas de drone com navegação por waypoints
- Resolução mínima: 640x512 pixels térmicos
- Altitude de voo recomendada: 15-30m AGL
Início Rápido
Primeiros Passos
Assista ao vídeo de demonstração e siga os passos abaixo para configurar sua primeira inspeção.
Crie sua Conta
Registre-se gratuitamente na plataforma. Você receberá créditos iniciais para testar o serviço de processamento de imagens.
Crie um Projeto
Crie um novo projeto de inspeção informando o nome da usina, localização e tipo de serviço desejado (termográfico, IV ou EL).
Envie as Imagens
Faça upload das imagens capturadas por drone. A plataforma aceita formatos JPEG, TIFF e RAW térmico das principais câmeras do mercado.
Visualize os Resultados
Acompanhe o processamento em tempo real. Quando concluído, visualize o mapa de defeitos interativo e baixe o relatório em PDF.
Coleta de Imagens
Boas Práticas para Coleta de Imagens Termográficas
Siga estas diretrizes para garantir a qualidade ideal das imagens para detecção de defeitos por IA e geração precisa de ortomosaicos.
Planejamento de Missão
- Utilize o DJI Pilot 2 ou DJI FlightHub 2 para planejar missões automáticas com waypoints. Voo manual não é recomendado — missões automáticas garantem altitude, velocidade e cobertura consistentes.
- Configure a altitude de voo entre 15–30 metros AGL (Acima do Nível do Solo). Altitudes menores geram maior resolução, mas exigem mais linhas de voo. Para a maioria das inspeções em usinas de grande porte, 20–25m oferece o melhor equilíbrio.
- Configure a velocidade de voo entre 3–5 m/s. Velocidades menores reduzem o desfoque por movimento nas capturas térmicas e melhoram a nitidez das imagens.
- Planeje as linhas de voo paralelas às fileiras de módulos para ângulos de captura consistentes e distância de amostragem do solo (GSD) uniforme.
- Sempre complete a missão planejada por inteiro antes de pousar. Missões parciais criam lacunas que degradam o ortomosaico.
Uma Missão = Um Projeto
- Cada missão de voo deve corresponder a um único projeto na plataforma. NÃO envie imagens de áreas de voo desconectadas ou separadas no mesmo pacote de imagens do projeto.
- Misturar imagens de áreas geograficamente separadas fará com que o algoritmo de costura do ortomosaico falhe ou produza resultados severamente distorcidos.
- Se a sua usina solar possui múltiplos blocos ou arrays desconectados que requerem voos separados, crie um projeto separado para cada bloco.

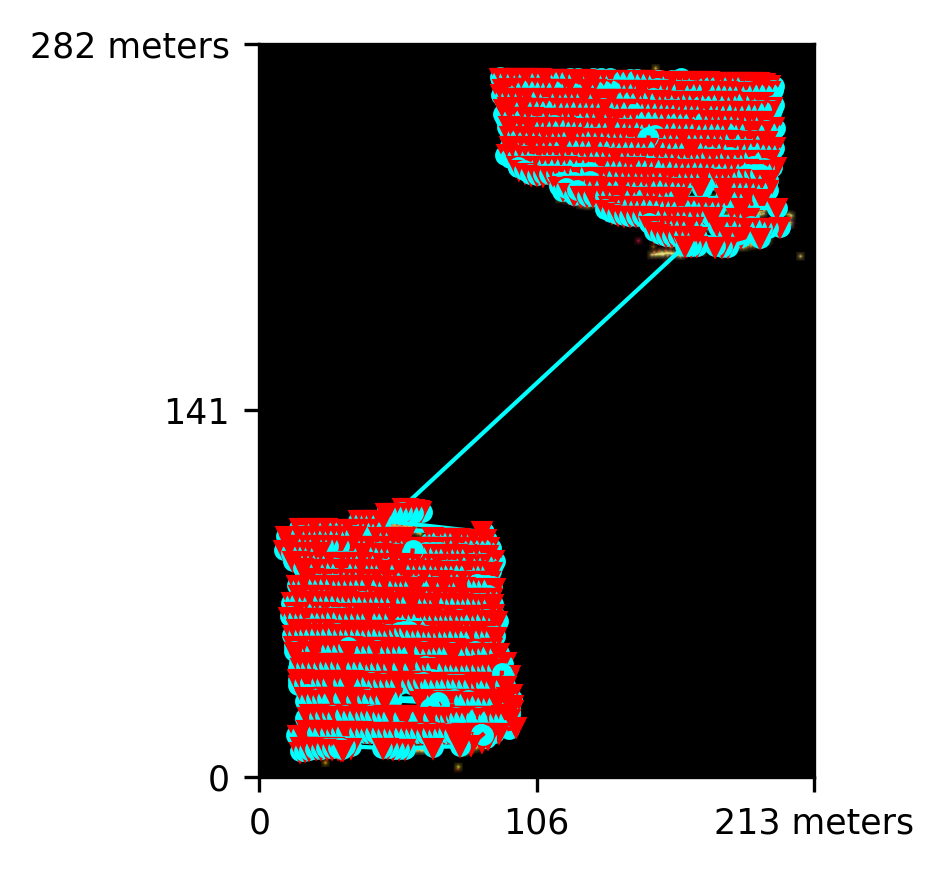

Exemplo do que NÃO fazer: duas áreas de voo desconectadas enviadas como um único projeto. Isto causará falha na geração do ortomosaico.
Sobreposição e Cobertura de Imagens
- Configure sobreposição frontal de pelo menos 80% e sobreposição lateral de pelo menos 70%. Estes são os valores padrão recomendados pela DJI para missões de mapeamento fotogramétrico.
- Sobreposição maior (85/75 ou acima) é recomendada para layouts complexos com terreno variável ou sistemas de rastreadores inclinados, pois fornece mais pontos de ligação para o algoritmo de costura.
- Garanta altitude consistente durante todo o voo. Variações de altitude maiores que ±2m produzirão GSD desigual e podem degradar a qualidade do ortomosaico.
- Inclua uma margem de 10–20 metros além do limite da usina no plano de voo para garantir cobertura completa das bordas.
Configuração da Câmera
- Configure o gimbal da câmera a 90° (nadir / apontando diretamente para baixo). Isto é crítico — ângulos oblíquos introduzem distorção de perspectiva que degrada tanto o ortomosaico quanto a precisão da detecção de defeitos por IA.
- Utilize uma câmera térmica radiométrica (ex.: DJI Zenmuse H20T, H30T ou Mavic 3T). A câmera deve gerar formato RJPEG ou R-TIFF radiométrico, que preserva dados de temperatura absoluta por pixel. Imagens térmicas não-radiométricas não podem ser usadas para análise quantitativa.
- Recomendamos a paleta WhiteHot para capturas térmicas. WhiteHot oferece o melhor contraste visual para identificação de hotspots e diferenciais de temperatura em painéis solares. No entanto, a plataforma é agnóstica quanto à paleta — qualquer paleta térmica funcionará para o processamento por IA.
- Desative quaisquer filtros de pós-processamento ou aprimoramentos de imagem no controlador do drone. Os modelos de IA funcionam melhor com dados radiométricos brutos.
- Para câmeras de sensor duplo (térmica + RGB), capture ambos os canais simultaneamente. As imagens RGB são utilizadas para contexto visual nos relatórios e referência cruzada de defeitos.

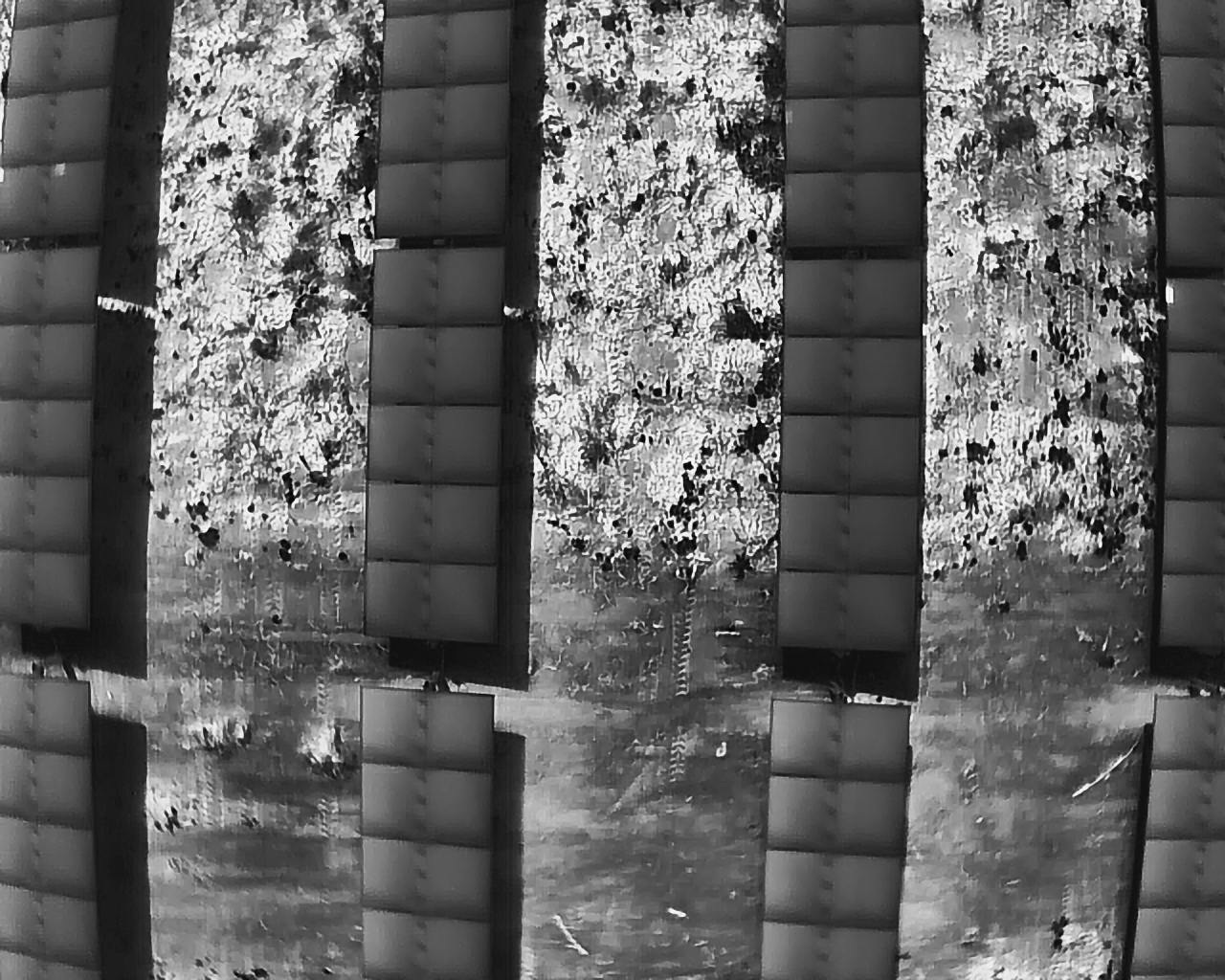

Captura térmica WhiteHot — vista nadir mostrando diferencial de temperatura claro entre módulos

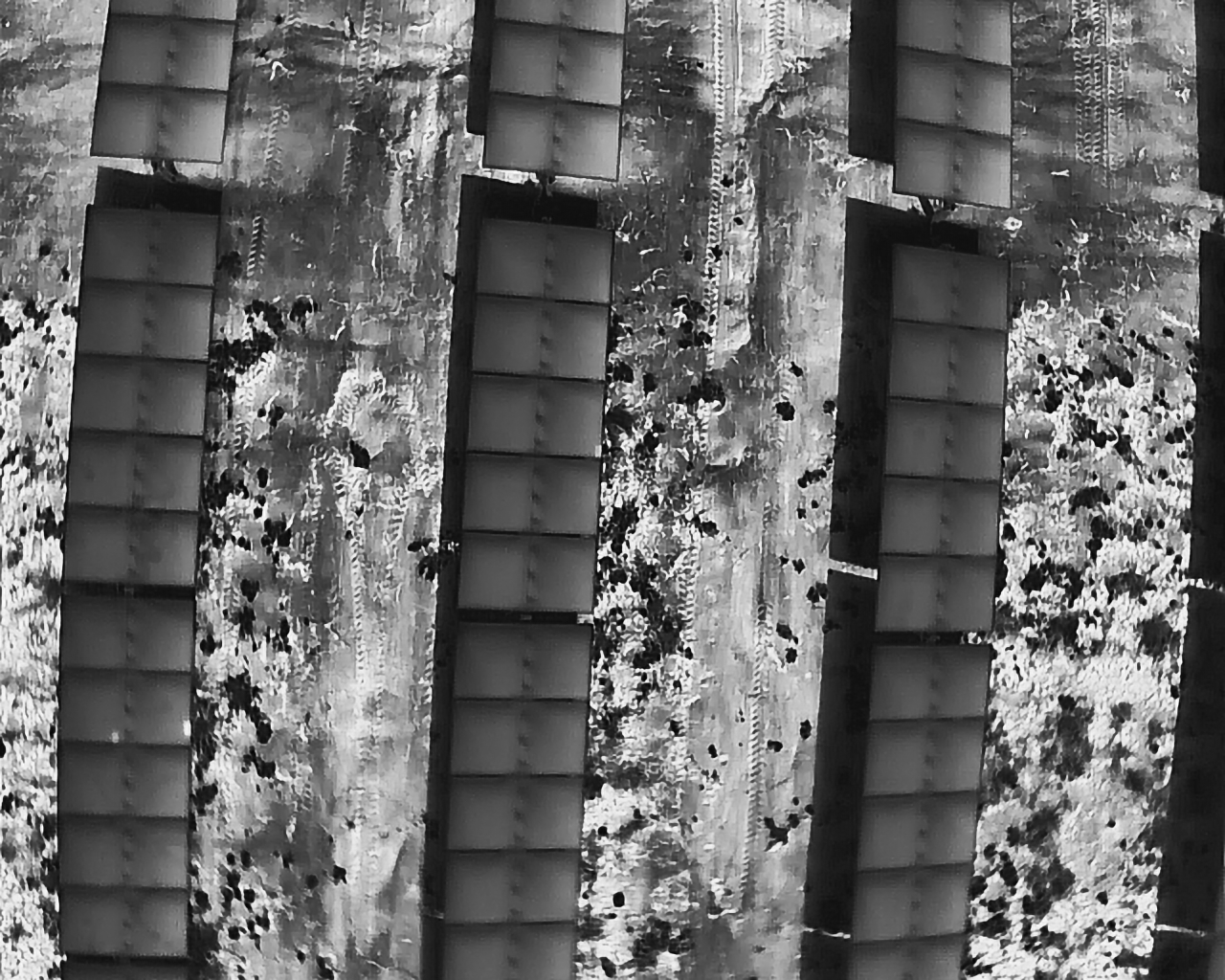

Imagem térmica capturada corretamente com gimbal a 90° e altitude consistente

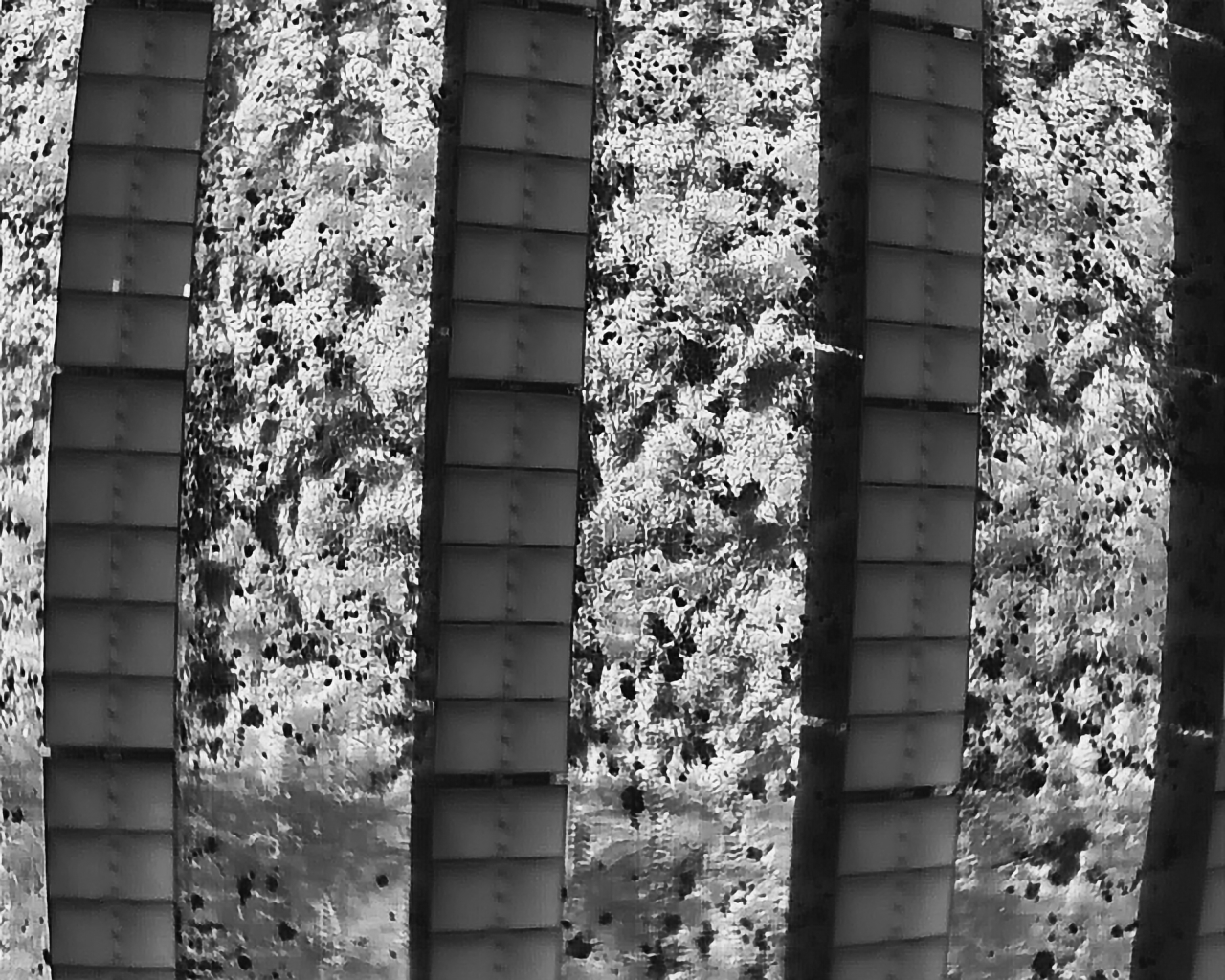

Captura térmica mostrando anomalias de hotspot detectáveis em células individuais

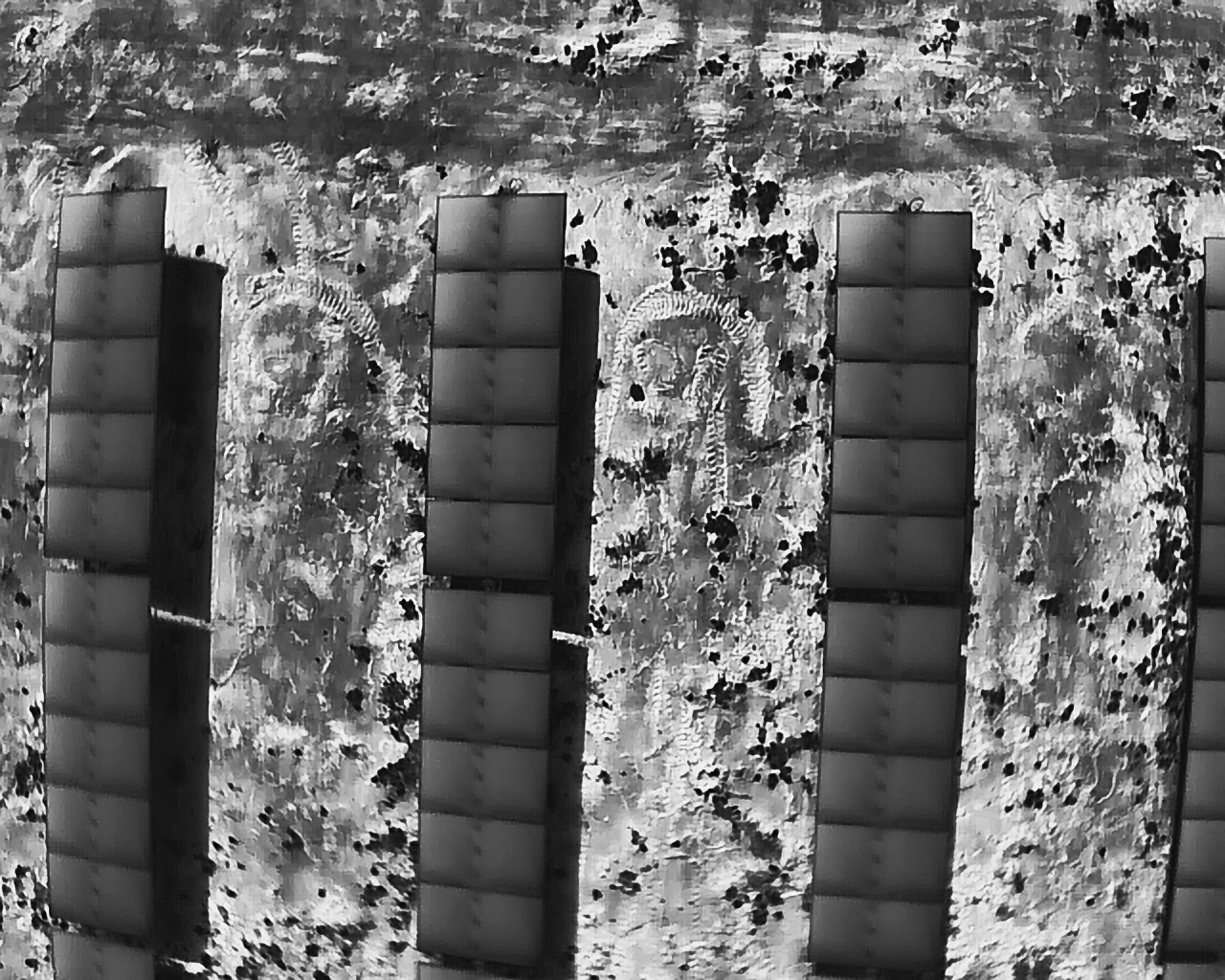

Cobertura completa de módulos com sobreposição adequada para costura de ortomosaico
Posicionamento RTK — Altamente Recomendado
- Recomendamos fortemente o uso de GPS RTK (Real-Time Kinematic) com estação base fixa no solo ou conexão a rede NTRIP. O RTK fornece precisão de posicionamento em nível centimétrico para cada imagem capturada.
- A precisão RTK melhora diretamente a qualidade do ortomosaico — as imagens são posicionadas com precisão sub-pixel, produzindo mapas costurados mais nítidos e geolocalizações de defeitos mais confiáveis.
- Com RTK, os arquivos DXF gerados fornecem coordenadas exatas para cada defeito detectado. Equipes de campo podem navegar diretamente até a localização exata do módulo utilizando equipamento GPS padrão.
- Sem RTK, a geolocalização das imagens depende do GPS padrão do drone, que possui precisão de ±2–5 metros. Isto degrada o alinhamento do ortomosaico e introduz erros posicionais nos mapas de defeitos DXF, dificultando a localização de módulos específicos pelas equipes de campo.
- Se o RTK não estiver disponível, garanta que o drone tenha sinal GPS estável com pelo menos 12+ satélites antes de iniciar a missão. Voe durante períodos de boa geometria de satélites (PDOP baixo).
Condições Ambientais
- Realize inspeções termográficas sob céu limpo com irradiância solar acima de 600 W/m² (requisito IEC 62446-3). Condições nubladas reduzem os diferenciais de temperatura e tornam os defeitos mais difíceis de detectar.
- Evite inspeções no início da manhã ou final da tarde quando ângulos solares baixos causam sombras longas sobre os módulos. A janela ideal de inspeção é tipicamente das 10:00 às 15:00 horário local.
- A velocidade do vento deve ser inferior a 5 m/s. Ventos fortes resfriam as superfícies dos módulos de forma desigual e reduzem os diferenciais de temperatura que indicam defeitos.
- A usina solar deve estar operacional e gerando energia durante a inspeção. Os módulos devem estar sob carga elétrica para que as anomalias térmicas se manifestem. Não inspecione durante paradas de manutenção ou falhas de inversores.
- Aguarde pelo menos 1 hora após o nascer do sol ou após abertura de nuvens para permitir que os módulos atinjam o equilíbrio térmico antes de iniciar o voo de inspeção.
