Revele Defeitos Ocultos com Imagem de Eletroluminescência
A imagem de eletroluminescência (EL) captura a luz infravermelha próxima emitida por células fotovoltaicas quando polarizadas diretamente com uma fonte de corrente externa. Esta técnica revela defeitos a nível celular — micro-trincas, áreas inativas e padrões de degradação — invisíveis tanto à inspeção visual convencional quanto à análise termográfica.
Sobre Imagem EL
O que é Imagem por Eletroluminescência?
A imagem de eletroluminescência funciona aplicando uma corrente de polarização direta em módulos fotovoltaicos no escuro, fazendo com que as células de silício emitam fótons no infravermelho próximo (~1150 nm para silício cristalino). Uma câmera especializada captura essa emissão, produzindo um mapa detalhado de luminescência de cada célula. Células saudáveis brilham uniformemente, enquanto áreas com trincas, regiões inativas ou degradação aparecem como zonas escuras com emissão reduzida ou ausente. A imagem EL oferece a maior resolução espacial de qualquer técnica de diagnóstico fotovoltaico, capaz de revelar micro-trincas de apenas alguns micrômetros. Isso a torna o método preferido para controle de qualidade durante a fabricação, inspeção de recebimento e análise forense de falhas em campo. A técnica é regida pela especificação técnica internacional IEC/TS 60904-13, que define métodos padronizados para captura, processamento e interpretação de imagens EL.
Princípio Físico
Como Funciona a Eletroluminescência
Módulos fotovoltaicos normalmente convertem luz em eletricidade. O teste de EL inverte esse princípio: ao injetar corrente contínua no módulo, as células de silício emitem luz infravermelha invisível ao olho humano. Essa emissão é capturada em uma câmara escura por câmeras sensíveis a comprimentos de onda no infravermelho próximo. A imagem resultante revela a estrutura elétrica interna de cada célula do módulo.
Aplicar Corrente
Uma fonte de alimentação CC ajustável (0-60V, 0-11A) polariza diretamente o módulo, fazendo as células de silício emitirem fótons no infravermelho próximo.
Capturar no Escuro
O teste ocorre em uma câmara escura para eliminar interferência de luz visível. Uma câmera CCD, CMOS ou InGaAs captura a emissão infravermelha.
Analisar Emissão
Brilho uniforme indica células saudáveis. Zonas escuras, linhas ou padrões revelam trincas, áreas inativas e degradação.
Defeitos Detectáveis
O que a Imagem EL Revela
Trincas
Fraturas completas no material da célula causadas por estresse mecânico durante transporte, instalação ou montagem inadequada. As trincas podem ser parcialmente condutivas inicialmente, mas se propagam ao longo do tempo através de ciclagem térmica e carga de vento, levando à isolação progressiva da célula e perda crescente de energia.
Micro-trincas
Defeitos menores e localizados, frequentemente resultantes de não-homogeneidades de temperatura durante a fabricação das células. Embora micro-trincas individuais possam ter impacto marginal nas perdas de energia inicialmente, conjuntos de micro-trincas podem indicar problemas sistêmicos de qualidade e podem evoluir sob condições de estresse em campo.
Degradação Celular (PID/LID)
Visualize áreas inativas de células causadas por degradação induzida por luz (LID), degradação induzida por potencial (PID) ou corrosão eletroquímica. As imagens EL revelam a distribuição espacial da degradação dentro de cada célula, quantificando a porcentagem de área ativa para estimar o impacto na perda de potência.
Busbars e Fingers Quebrados
Identifique fingers coletores interrompidos e conexões de busbar quebradas que reduzem a eficiência de coleta de corrente. Esses defeitos aparecem como linhas ou zonas escuras características ao longo dos caminhos dos busbars e podem existir independentemente ou ser induzidos por trincas propagando-se através de pontos de soldagem.
Defeitos de Fabricação
Detecte problemas de qualidade originados no processo produtivo: soldagem irregular, interconexões deficientes entre busbars e células, impurezas no wafer de silício e padrões de cadeia induzidos por temperatura. A imagem EL na inspeção de recebimento previne que módulos defeituosos cheguem ao campo.
Problemas de Soldagem
Zonas de emissão infravermelha fraca próximas aos busbars indicam conexões de soldagem imperfeitas entre as fitas de interconexão e a metalização da célula. Esses defeitos aumentam a resistência em série e criam aquecimento localizado que acelera a degradação ao longo do tempo.
Exemplos Reais
EL na Prática
Abaixo estão imagens reais de eletroluminescência de inspeções em campo processadas pela plataforma SolAR, mostrando capturas brutas e resultados anotados por IA.

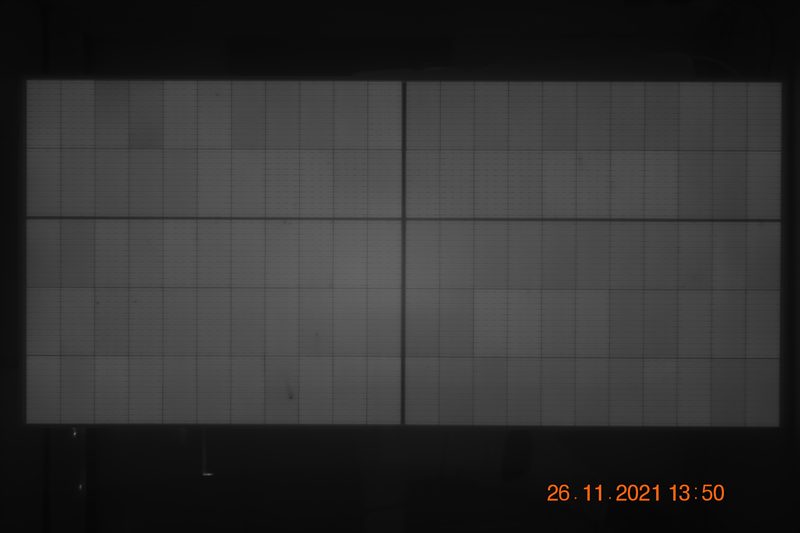

Módulo Saudável
Um módulo com luminescência celular uniforme indicando ausência de defeitos significativos. Todas as células mostram emissão infravermelha consistente sem zonas escuras ou interrupções.

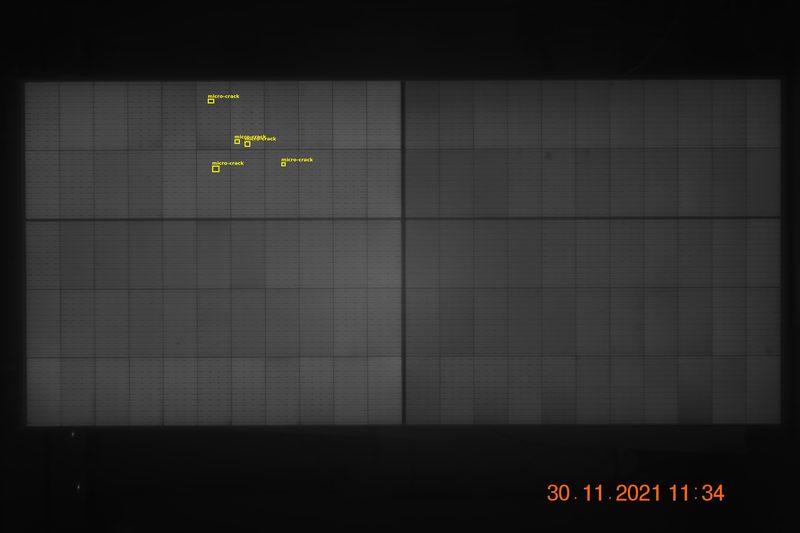

Defeitos Anotados por IA
O mesmo módulo processado pelo pipeline de detecção de defeitos do SolAR. Caixas amarelas destacam micro-trincas identificadas pelo modelo de IA, com cada defeito mapeado para sua posição na grade celular.

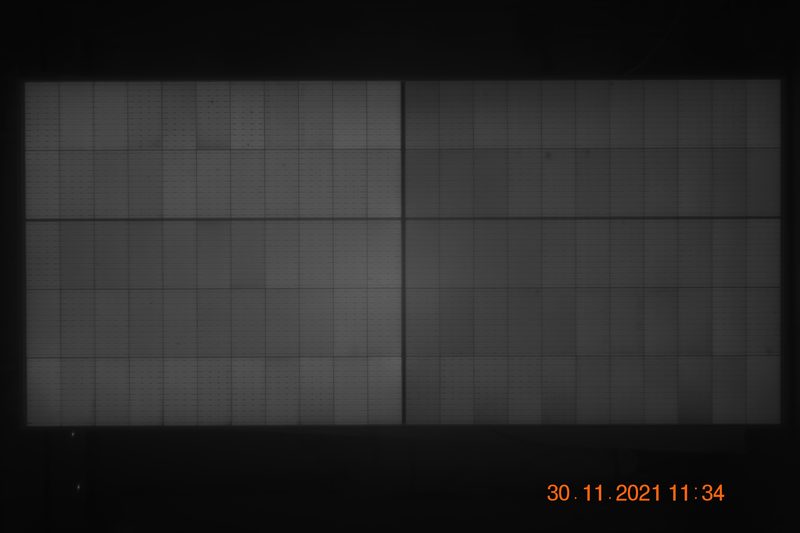

Módulo com Micro-trincas
Uma captura EL mostrando múltiplos padrões de micro-trincas visíveis como linhas e pontos escuros dentro de células individuais. Esses defeitos são invisíveis à inspeção visual e termografia.

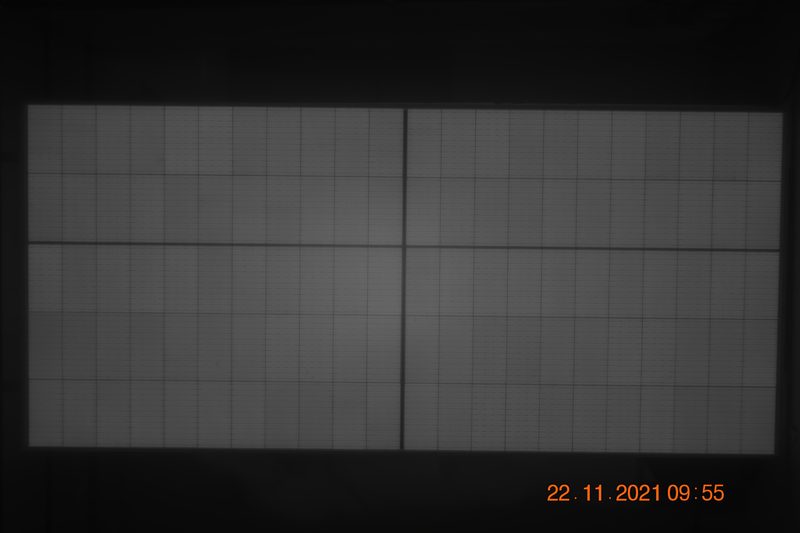

Anomalias Celulares Sutis
Defeitos em estágio inicial mostrando variações leves de luminescência que indicam micro-trincas em desenvolvimento ou inconsistências de fabricação que requerem monitoramento.
Equipamento Necessário
O que Você Precisa para Testes EL
- Câmera EL — Uma câmera sensível a comprimentos de onda no infravermelho próximo (~1000-1200 nm). Sensores CCD (ex: Nikon série D com filtro IR removido), CMOS resfriados ou câmeras InGaAs são adequados. A câmera deve ser capaz de exposições longas (1-30 segundos) em condições de baixa luminosidade.
- Fonte de Alimentação CC Ajustável — Uma fonte CC de laboratório capaz de saída de 0-60V e 0-11A. A fonte deve fornecer corrente estável correspondente à corrente de curto-circuito (Isc) do módulo para emissão EL ótima.
- Câmara Escura ou Enclosure — O teste deve ocorrer em escuridão total para eliminar interferência de luz visível. Um enclosure escuro portátil, tenda à prova de luz ou instalação interna sem janelas podem ser usados. Testes noturnos ao ar livre são uma alternativa para inspeções em campo.
- Kit de Conexão do Módulo — Conectores MC4, cabos de extensão e kit de bypass da caixa de junção para conectar a fonte CC diretamente aos terminais do módulo. Garanta a polaridade correta para evitar polarização reversa.
- Tripé e Montagem — Um tripé estável ou sistema de montagem aéreo para posicionar a câmera perpendicularmente à superfície do módulo a uma distância que capture o módulo inteiro em um único quadro.
- Monitoramento de Temperatura — Um sensor de temperatura ambiente ou termômetro IR para documentar as condições de teste. A temperatura do módulo afeta a intensidade da emissão EL e deve ser registrada para reprodutibilidade.
Guia de Coleta de Dados
Boas Práticas para Coleta de Imagens EL
Siga estas diretrizes para garantir qualidade ótima de imagem EL para detecção precisa de defeitos e análise confiável na plataforma SolAR.
Ambiente e Controle de Luz
- Realize testes EL em escuridão total. Qualquer contaminação de luz ambiente reduzirá o contraste e mascarará defeitos sutis. Use uma câmara escura, enclosure à prova de luz ou realize testes à noite.
- Se testando ao ar livre à noite, garanta que nenhuma fonte de luz próxima (postes, luzes de edifícios, faróis de veículos) esteja iluminando a superfície do módulo. Até mesmo a luz da lua refletida pode afetar a qualidade da imagem.
- Permita que os módulos atinjam equilíbrio térmico antes do teste. Diferenças de temperatura entre células afetam a intensidade da emissão e podem criar padrões de contraste falsos. Aguarde pelo menos 30 minutos após qualquer perturbação térmica.
- Registre a temperatura ambiente e do módulo no momento do teste. Esses metadados são importantes para comparar resultados entre diferentes sessões de inspeção.
Configuração Elétrica
- Aplique corrente de polarização direta igual à corrente de curto-circuito nominal (Isc) do módulo. Isso produz a emissão EL mais forte e uniforme. Usar correntes mais baixas reduz a intensidade da emissão e pode mascarar defeitos sutis.
- Verifique a polaridade antes de conectar — polarização reversa não produzirá emissão e pode danificar os diodos de bypass. Use as marcações da caixa de junção do módulo ou um multímetro para confirmar os terminais + e -.
- Aguarde 30-60 segundos de estabilização após aplicar a corrente antes de capturar imagens. O surto inicial de corrente pode causar padrões de emissão transitórios que não representam a condição estacionária da célula.
- Para amostragem estatística, teste uma amostra representativa de cada pallet, contêiner ou lote de instalação. O tamanho da amostra pode ser ajustado com base em resultados preliminares e requisitos do cliente conforme IEC/TS 60904-13.
Configurações da Câmera e Captura
- Posicione a câmera perpendicular (90°) à superfície do módulo para minimizar distorção de perspectiva. O módulo inteiro deve preencher o quadro com margem mínima.
- Use modo de exposição manual. Configurações típicas: ISO 800-3200, abertura f/4-f/8, tempo de exposição 1-15 segundos dependendo da sensibilidade da câmera e corrente do módulo. Ajuste até que a estrutura celular seja claramente visível sem superexposição.
- Foque manualmente na estrutura celular. O autofoco pode ter dificuldades no infravermelho próximo. Use zoom live view em uma borda de célula ou busbar para obter foco nítido antes de iniciar a sequência de captura.
- Capture na maior resolução disponível (formato RAW preferido). Compressão JPEG pode destruir gradientes sutis de luminescência que indicam defeitos em estágio inicial.
- Tire pelo menos 2-3 imagens por módulo para compensar vibração, variação de foco e efeitos transitórios. Selecione o quadro mais nítido durante o pós-processamento.
Erros Comuns a Evitar
- NÃO use flash ou qualquer iluminação artificial durante a captura — isso lavará completamente o sinal de emissão EL.
- NÃO teste módulos que ainda estejam conectados ao inversor ou cabeamento da string. Isole o módulo completamente antes de conectar a fonte CC externa.
- NÃO tenha pressa entre módulos — permita tempo adequado de estabilização para o circuito elétrico e a exposição da câmera. Pressa produz resultados inconsistentes difíceis de comparar.
- NÃO misture imagens de diferentes níveis de corrente no mesmo lote de análise. Se precisar testar em múltiplos níveis de corrente, rotule e separe claramente os conjuntos de imagens.
- NÃO faça upload de imagens borradas ou fora de foco na plataforma. O modelo de IA requer bordas de células nítidas para detectar e classificar defeitos com precisão.
Organização de Arquivos e Upload
- Nomeie arquivos sistematicamente usando o número de série do módulo ou identificador de posição (ex: 'A3-R12-M05.jpg' para Array 3, Fileira 12, Módulo 5). Isso permite o mapeamento automático de defeitos para localizações físicas.
- Crie um projeto SolAR por lote de inspeção ou área da usina. Não misture módulos de diferentes usinas ou datas de inspeção no mesmo projeto.
- Faça upload de todas as imagens de um projeto antes de acionar a análise. O mecanismo de IA processa o conjunto de dados completo para limiares de detecção consistentes em todo o lote.
- Inclua metadados de especificação do módulo (marca, modelo, potência, tipo de tecnologia) na configuração do projeto. Essas informações são usadas no relatório de inspeção gerado e ajudam a calibrar a sensibilidade de detecção.
Primeiros Passos
Sua Primeira Inspeção EL no SolAR
Da captura de imagens ao relatório analisado por IA, complete seu primeiro projeto de inspeção EL em quatro passos.
Capture Imagens EL
Configure sua câmara escura, conecte a fonte CC ao módulo no Isc e capture imagens de alta resolução no infravermelho próximo. Siga as boas práticas acima para garantir qualidade ótima de imagem para análise por IA.
Crie um Projeto EL
Faça login no SolAR e crie um novo projeto de Eletroluminescência. Insira o nome da usina, especificações do módulo (marca, modelo, potência, tecnologia) e quaisquer metadados relevantes. Essas informações serão incluídas automaticamente no seu relatório de inspeção.
Upload e Análise
Faça upload de suas imagens EL usando arrastar-e-soltar ou upload em lote. O mecanismo de IA detectará e classificará automaticamente os defeitos — trincas, micro-trincas e anomalias celulares — mapeando cada defeito para sua posição na grade celular dentro do módulo.
Revise e Baixe o Relatório
Revise imagens anotadas com sobreposições de defeitos codificadas por cor (vermelho para trincas, amarelo para micro-trincas). Cada módulo recebe um status de aprovação baseado na severidade dos defeitos. Baixe o relatório PDF completo de inspeção com análise por módulo, estatísticas de defeitos e referências de grade celular.
